B系列10.4寸銑床數控系統（立式）
B0x-NX4A1V-M6
關注次數：次
商品類型：B0x-600M系列
名稱 | B01-600M系列 | ||||
系列 | B0x-NX2A1H-M6 | B0x-NX4CV-M6 | B0x-NX4A1H-M6 | B0x-NX4A1V-M6 | |
系統規格 | 最大支持通道 | 1 | 1 | 2 | 2 |
最大軸數（單個通道） | 6 | 6 | 6 | 6 | |
最大聯動軸數（單個通道） | 6 | 6 | 6 | 6 | |
最大主軸數量 | 3 | 3 | 10 | 10 | |
最大擴展軸數 | 16 | 16 | 40 | 40 | |
顯示屏尺寸 | 8寸 | 10.4寸 | 10.4寸 | 10.4寸 | |
DA/AD | 選配 | ||||
操作系統 | RT Linux | ||||
內存 | 2GB | ||||
程式容量 | 8GB | ||||
預讀單節數 | 2000b/s | ||||
最小控制單位 | 0.00001mm | ||||
最大刀具補償組數 | 160組 | ||||
傳輸 | USB/RS485/LAN/WIFI | ||||
總線功能 | MECHATROLINK-Ⅲ/EtherCAT | ||||
絕對值功能 | 支持MⅢ、EtherCAT、MODBUS 485、SSI絕對值 | ||||
最大擴展I/O | 128點IO | ||||
IOT工業物聯網 | 支持 | ||||
程序功能 | 加工程式國際標準（G代碼） | 支持 | |||
宏程序編程標準 | Macro B/C | ||||
背景編程 | 支持 | ||||
對話式智能編程 | 支持 | ||||
程式U盤傳輸 | 支持 | ||||
程式自動檢錯 | 支持 | ||||
程序鎖功能 | 限制程式編程（選配） | ||||
復合功能 | 多通道功能 | （選配）16通道 | |||
背軸功能 | 支持 | ||||
多主軸攻牙 | 最大支持10個主軸同時攻牙 | ||||
軸耦合/交換/混合功能 | 支持 | ||||
機械手獨立通道控制模塊 | （選配）使用G代碼規劃路徑 | ||||
高速高精 | 主軸（C）軸動態定位 | 無需停止切換，可直接執行定位（需伺服主軸） | |||
單節間不停頓模式 | 支持 | ||||
CONSTANT JERK控制 | 支持 | ||||
自動轉角控制 | 支持 | ||||
圓弧半徑速度限制 | 支持 | ||||
NURBS擬合 | 支持 | ||||

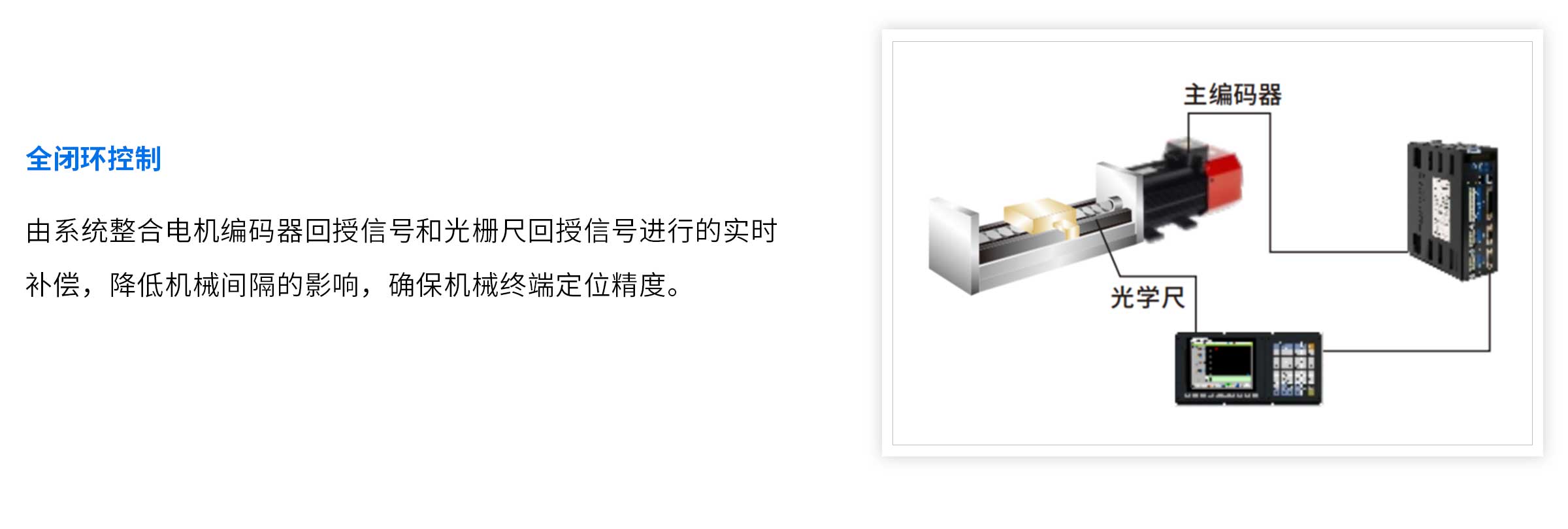

全閉環控制功能 | 速度控制全閉環、總線控制全閉環 | ||||
補償功能 | 錐度補償 | 支持 | |||
反向間隙補償 | 支持 | ||||
圓弧尖角補償 | 支持 | ||||
雙向螺桿誤差補償 | 支持 | ||||
前饋補償 | 支持 | ||||
傾斜平面 | 傾斜軸加工 | 支持 | |||
傾斜平面加工 | 支持 | ||||

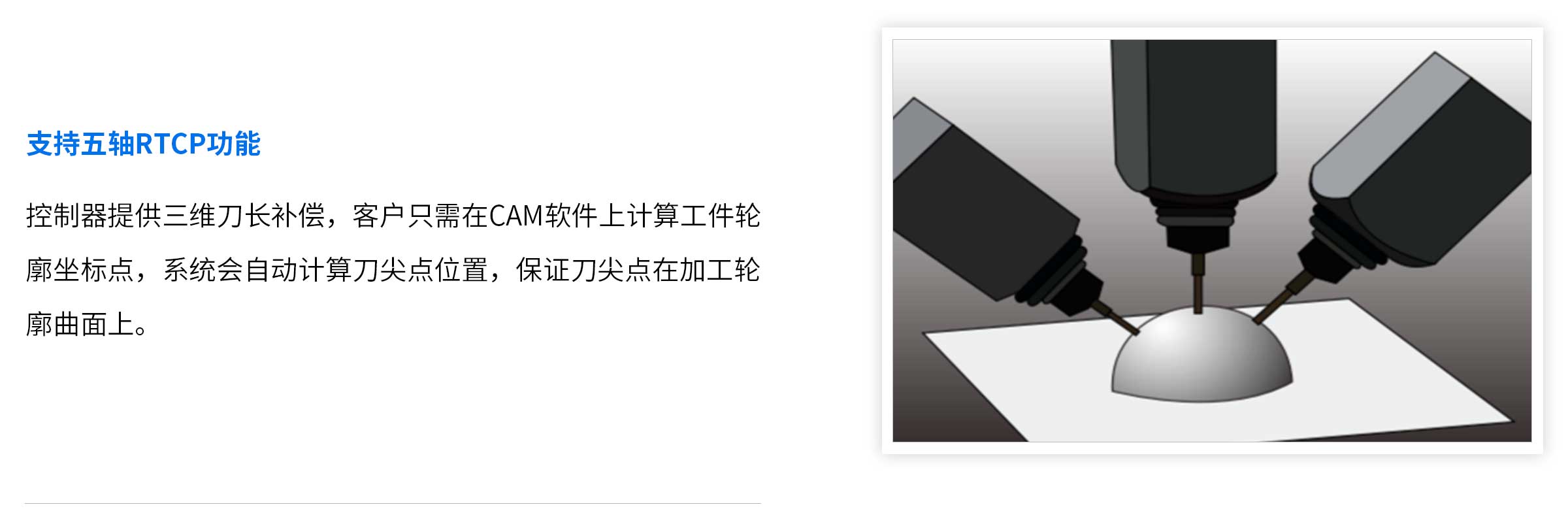

五軸功能 | 五軸刀尖點控制（RTCP） | 支持 | |||
平滑刀尖功能（Smooth TCP） | 支持 | ||||
輔助功能 | 自定義開機畫面 | 支持 | |||
自定義M碼 | 支持 | ||||
自定義G碼 | 支持 | ||||
總線軸與泛用軸共同控制 | 支持 | ||||
IO重定義功能 | 支持 | ||||
DNC加工 | 支持 | ||||
比例縮放 | 支持 | ||||
加減速類型 | 直線型（支持JERK）、S型、指數型 | ||||
刀具壽命管理 | 時間限制、次數限制管理 | ||||
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | ||||

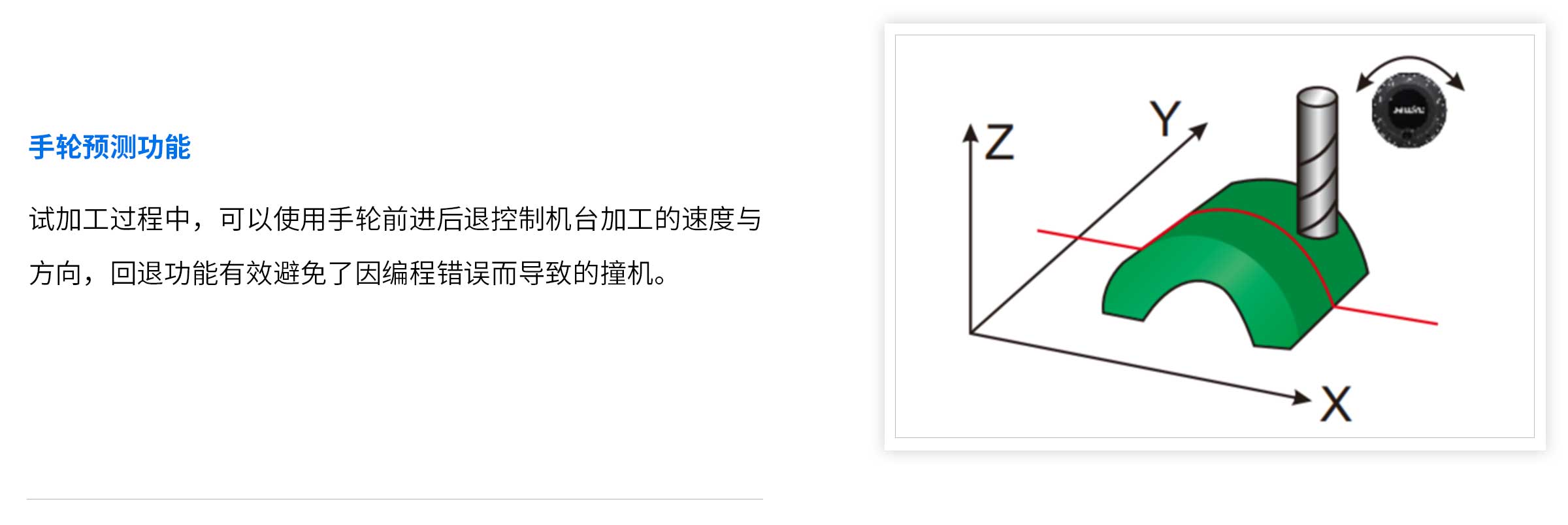

手輪預測 | 手輪預測 、手輪回退功能 | ||||
手輪插斷 | 支持 | ||||
攻牙快速退刀 | 支持 | ||||
再啟動功能 | 程序斷點自動尋找再啟動、自定義啟動 | ||||
多功能手輪 | 支持 | ||||
圖形模擬 | 程式執行前圖形預覽，程序執行中動態描圖 | ||||
權限管理 | 參數權限管理 | ||||
萬年歷鎖機 | 支持 | ||||
軸向負載監控 | 支持 | ||||

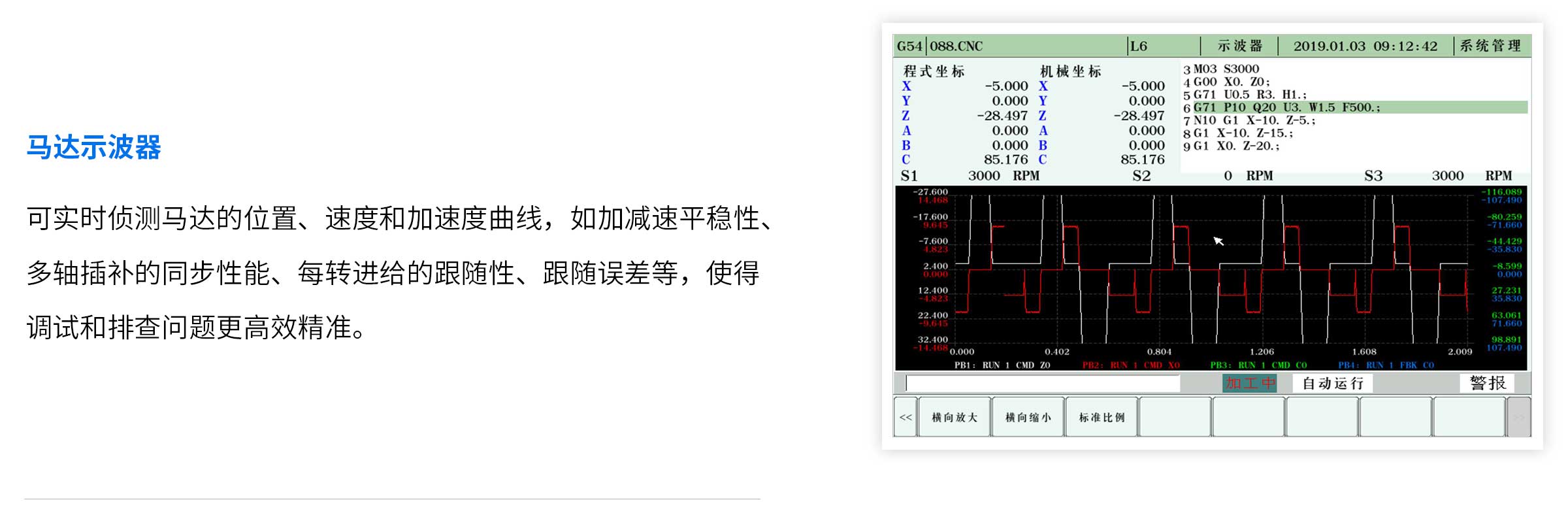

示波器功能 | 實時監控系統命令及伺服回授脈沖波形 | ||||
跟隨誤差檢測 | 支持 | ||||
主軸轉速到達檢測 | 支持 | ||||
多樣化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | ||||
自動對刀 | 支持 | ||||
數據備份 | 程式備份、參數備份、刀補備份 | ||||
G碼指令 | 高精軌跡控制模式 | 支持 | |||
路徑平滑模式 | 支持 | ||||
NURBS曲線插補 | 支持 | ||||
螺牙切削 | 支持 | ||||
刀具偏置 | 支持 | ||||
高速啄式鉆孔循環 | 支持 | ||||
左手攻牙循環 | 支持 | ||||
精細搪孔循環 | 支持 | ||||
鉆孔循環 | 支持 | ||||
孔底暫停鉆孔循環 | 支持 | ||||
啄式鉆孔循環 | 支持 | ||||
攻牙循環 | 支持 | ||||
鉆孔循環 | 支持 | ||||
高速鉆孔循環 | 支持 | ||||
半自動精細搪孔循環 | 支持 | ||||
孔底暫停搪孔循環 | 支持 | ||||
多組高速高精參數 | 支持 | ||||
