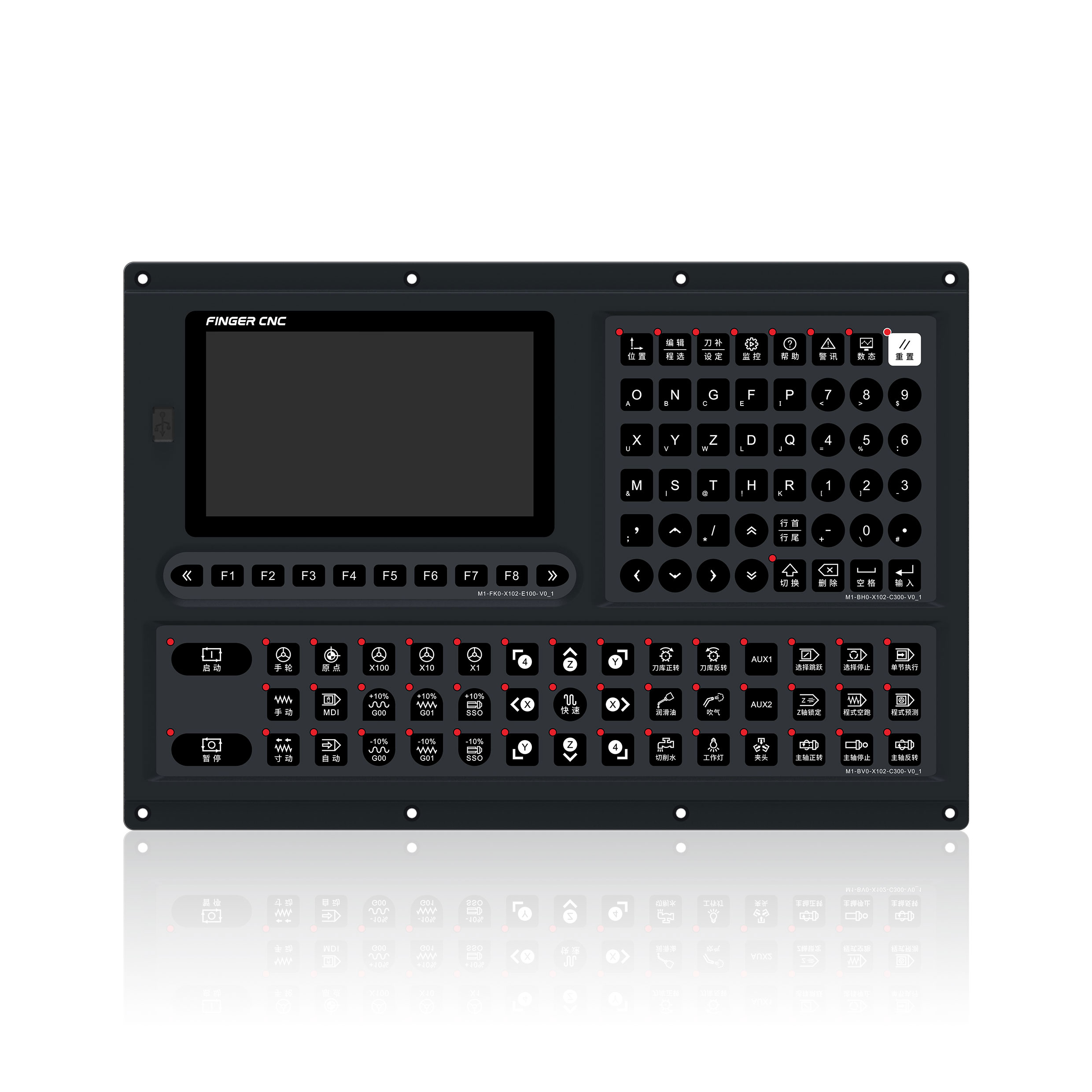

B系列7寸銑床數控系統（橫式）
B0x-NX1A1H-M4
關注次數：次
商品類型：B0x-400M系列
名稱 | B0x-400M系列 | ||
系列 | B0x-NX1A1H-M4 | B0x-NX2A1V-M4 | |
系統規格 | 最大支持通道 | 1 | |
最大軸數（單個通道） | 1 | ||
最大聯動軸數（單個通道） | 3 | ||
最大主軸數量 | 5 | ||
最大擴展軸數 | 6 | ||
顯示屏尺寸 | 7寸橫式 | 8寸立式 | |
DA/AD | 選配 | ||
操作系統 | RT Linux | ||
內存 | 2GB | ||
程式容量 | 8GB | ||
預讀單節數 | 1000b/s | ||
最小控制單位 | 0.00001mm | ||
最大刀具補償組數 | 160組 | ||
傳輸 | USB/RS485/LAN/WIFI | ||
總線功能 | EtherCAT | ||
絕對值功能 | EtherCAT | ||
最大擴展I/O | 64點IO | ||
IOT工業物聯網 | 不支持 | ||
程序功能 | 加工程式國際標準（G代碼） | 支持 | |
宏程序編程標準 | Macro B/C | ||
背景編程 | 支持 | ||
對話式智能編程 | 支持 | ||
程式U盤傳輸 | 支持 | ||
程式自動檢錯 | 支持 | ||
程序鎖功能 | 限制程式編程（選配） | ||
復合功能 | 多通道功能 | 不支持 | |
背軸功能 | 支持 | ||
多主軸攻牙 | 不支持 | ||
軸耦合/交換/混合功能 | 不支持 | ||
機械手獨立通道控制模塊 | 不支持 | ||
高速高精 | 主軸（C）軸動態定位 | 無需停止切換，可直接執行定位（需伺服主軸） | |
單節間不停頓模式 | 支持 | ||
CONSTANT JERK控制 | 支持 | ||
自動轉角控制 | 支持 | ||
圓弧半徑速度限制 | 支持 | ||
NURBS擬合 | 支持 | ||
全閉環控制功能 | 不支持 | ||
補償功能 | 錐度補償 | 支持 | |
反向間隙補償 | 支持 | ||
圓弧尖角補償 | 支持 | ||
雙向螺桿誤差補償 | 支持 | ||
前饋補償 | 支持 | ||
傾斜平面 | 傾斜軸加工 | 支持 | |
傾斜平面加工 | 支持 | ||
五軸功能 | 五軸刀尖點控制（RTCP） | 不支持 | |
平滑刀尖功能（Smooth TCP） | 支持 | ||
輔助功能 | 自定義開機畫面 | 支持 | |
自定義M碼 | 支持 | ||
自定義G碼 | 支持 | ||
總線軸與泛用軸共同控制 | 不支持 | ||
IO重定義功能 | 支持 | ||
DNC加工 | 支持 | ||
比例縮放 | 支持 | ||
加減速類型 | 直線型（支持JERK）、S型、指數型 | ||
刀具壽命管理 | 時間限制、次數限制管理 | ||
保護功能 | 安全門、硬極限、軟極限、夾頭未夾緊檢測、刀庫換刀檢測 | ||
手輪預測 | 手輪預測 、手輪回退功能 | ||
手輪插斷 | 支持 | ||
攻牙快速退刀 | 支持 | ||
再啟動功能 | 程序斷點自動尋找再啟動、自定義啟動 | ||
多功能手輪 | 支持 | ||
圖形模擬 | 程式執行前圖形預覽，程序執行中動態描圖 | ||
權限管理 | 參數權限管理 | ||
萬年歷鎖機 | 支持 | ||
軸向負載監控 | 支持 | ||
示波器功能 | 實時監控系統命令及伺服回授脈沖波形 | ||
跟隨誤差檢測 | 支持 | ||
主軸轉速到達檢測 | 支持 | ||
多樣化刀庫 | 圓盤刀庫、斗笠式刀庫、客制化刀庫 | ||
自動對刀 | 支持 | ||
數據備份 | 程式備份、參數備份、刀補備份 | ||
G碼指令 | 高精軌跡控制模式 | 支持 | |
路徑平滑模式 | 支持 | ||
NURBS曲線插補 | 支持 | ||
螺牙切削 | 支持 | ||
刀具偏置 | 支持 | ||
高速啄式鉆孔循環 | 支持 | ||
左手攻牙循環 | 支持 | ||
精細搪孔循環 | 支持 | ||
鉆孔循環 | 支持 | ||
孔底暫停鉆孔循環 | 支持 | ||
啄式鉆孔循環 | 支持 | ||
攻牙循環 | 支持 | ||
鉆孔循環 | 支持 | ||
高速鉆孔循環 | 支持 | ||
半自動精細搪孔循環 | 支持 | ||
孔底暫停搪孔循環 | 支持 | ||
多組高速高精參數 | 不支持 | ||
